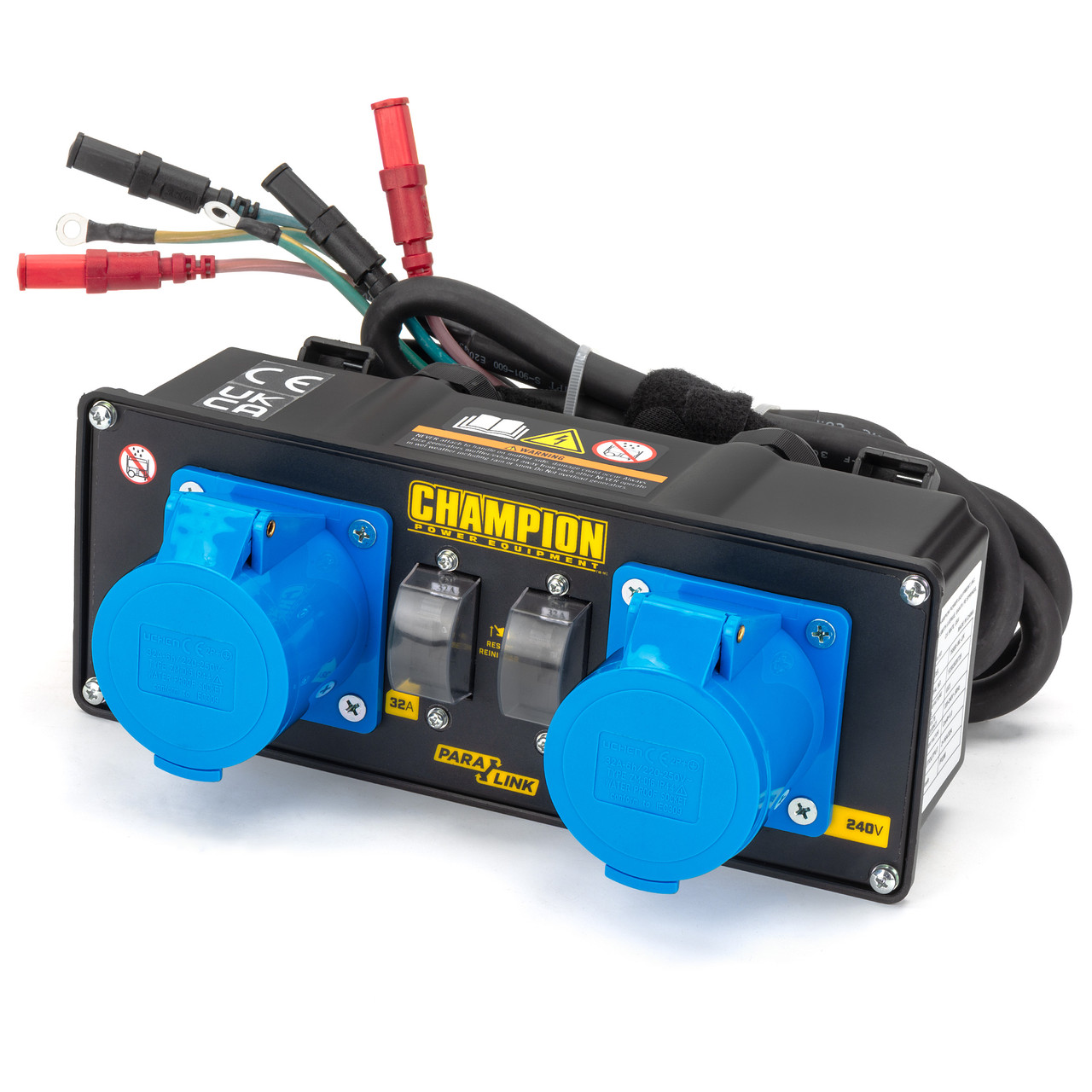

Система паралельного підключення генераторів Champion до 3 Квт 30А

Система паралельного під'єднання генераторів Champion до 3 квт 30 А

220 В змінного струму, 50 Гц, однофазне навантаження.
Автоматичний вимикач 30 А — захищає від
електричного перевантаження.

загальну потужність цього паралельного
комплекту можна розрахувати як:
(Інвертор No 1 + Інвертор No 2) x 0,94 = Загальна потужність.
Максимальний вихід паралельного комплекту — це загальна
сила струму автоматичних вимикачів.

паралельність двох 2800W-3500W

1. Інвертори мають бути вимкнені, а всі електричні навантаження
від'єднані перед встановленням паралельного комплекту.
2. Вирівняйте інвертори в одному напрямку буквою «V».
конфігурації на відстані не менш ніж [45 см] один від одного.
3. Закріпіть паралельний комплект зліва від «V».
4. На кожному інверторі зніміть торцеву заглушку роз'єму та
вставте КРИСНИЙ дріт живлення в КРАСНУ розетку
і ЧОРНИЙ дріт живлення в ЧОРНУ.
5. На кожному інверторі під'єднайте дріт, що заземлює, до
клема заземлення на інверторі.
6. Запустіть двигун обох інверторів. Спостерігайте за зеленим індикатором вихідного струму на обох панелях інвертора. Світло блиматиме
під час запуску та стане постійним, коли навантаження стане загальним.
7. Ніколи не перевищуйте зазначеної потужності навантаження.
8. Дотримуйтеся інструкцій в Інструкції з експлуатації інвертора.

паралельність 2800W-3500W і 2000W

1. Інвертори мають бути вимкнені, а всі електричні навантаження
від'єднані перед встановленням паралельного комплекту.
2. Вирівняйте інвертори в одному напрямку буквою «V».
конфігурації на відстані не менш ніж 45 см один від одного.
3. Закріпіть паралельний комплект на лівій ручці
інвертор зліва від «V».
4. Під'єднайте інвертор 2800-3500 Вт.
5. Під'єднайте інвертор 2000 Вт, знявши роз'єми адаптера із заднього боку комплекту для паралельного під'єднання.
Зніміть торцеву заглушку роз'єму та вставте КРАСНИЙ
кабель живлення в КРАСНИЙ роз'єм адаптера та
потім у ГАРНУ розетку та в ЧОРНУ розетку
ЧЕРНЫЙ кабель.
6. Запустіть двигун обох інверторів відповідно до інструкції.
Спостерігайте за зеленим індикатором виходу струму на обох панелях інвертора. Світло блиматиме
під час запуску та буде постійним, коли навантаження стабілізується.
7. Під'єднайте навантаження до паралельної або інверторної схеми.
Макс до номінальної допустимої. Ніколи
перевищує зазначену потужність.
8. Дотримуйтеся інструкцій в Інструкції з експлуатації інвертора.
